Характер продукции

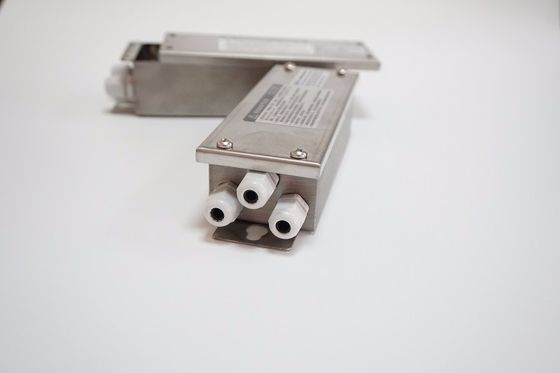

Отверстия распределительной коробки 5 ячейки загрузки нержавеющей стали CONHON CHJXH-5XX пластиковые 4 провода
четырехпроводная система 5-отверстия
Пластиковая водоустойчивая загерметизированная структура раковины
С 5 пластиковыми водоустойчивыми соединениями PG7
Опционный соединитель пластмассы или металла с более высоким уровнем защиты
Проектирование промышленного объекта идеальные традиция и современность сочетания из
Превосходный workmanship продукта, передовая технология, идеальный дизайн как края

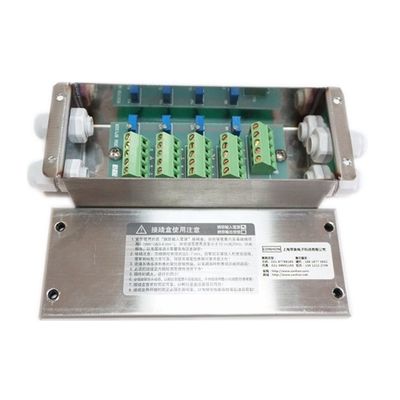

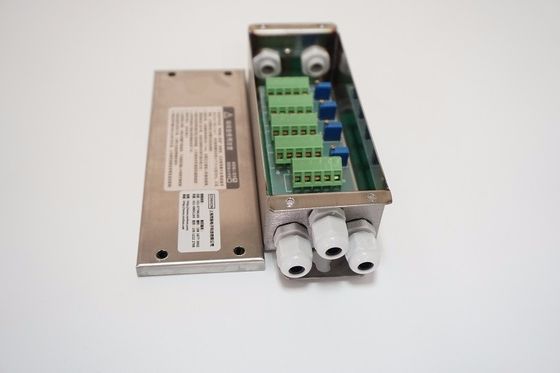

Версия PCB сварена с защитными компонентами для предотвращения пульсации и молнии индукции
Смогите эффектно предотвратить повреждение датчиков и аппаратур наведенными сигналами молнии и пульсации

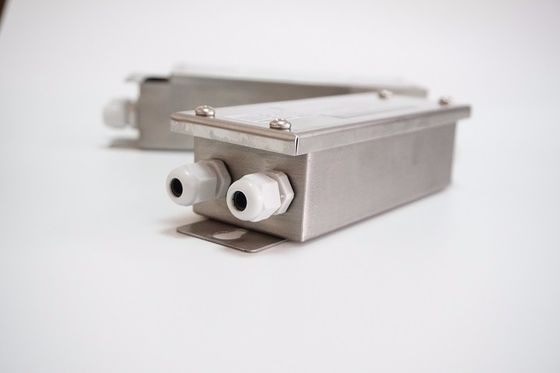

Снабжение жилищем нержавеющей стали, загерметизированный совместный, прочный, хороший герметизировать
Размеры: × 48mm × 60mm 180mm
Размер установки: 2-1mm
Размер отверстия установки разбивочный: 150 | 155mm
Для небольших масштабов платформы, электронных масштабов платформы, дозируя хопперов, масштабов грузоподъемника, etc.
Используйте пункты метода и внимания электронной распределительной коробки масштаба:
1.Connection ячейки загрузки и распределительной коробки
Пропустите кабель ячейки загрузки через веся платформу в распределительную коробку через загерметизированный соединитель и войдите каждый провод с сердечником в распределительную коробку. Установите ярлыки другого цвета 4-ядра или кабели 6-ядра или измерить положительный и отрицательный позитв электропитания возбуждения и отрицательные сигналы после измерения подключают с соответствуя терминалом в распределительной коробке и связать остальной кабель датчика с пластиковой связью кабеля
2.Connection между распределительной коробкой и индикатором весить
Один конец особенного защищаемого кабеля входит в провод с сердечником в распределительную коробку через загерметизированный соединитель и соединен к соответствуя терминальному столбу в распределительной коробке. Другой конец сварен к особенной штепсельной вилке соответствие к веся индикатору через трубу металла для того чтобы ввести веся индикатор на гнезде
3 пункта, который нужно заметить:
A. После того как соединены провода входа и выхода в распределительной коробке, они должны быть затягиваны, плотно загерметизированный, и соединения должны быть положены на осушитель для предотвращения влаги.
b. Для различных ячеек загрузки, входной сигнал, обратную связь и выход необходимо различить согласно масштабам другого цвета.
c. Для различных веся аппаратур дисплея, веся используемое гнездо дисплея различно в форме штепсельной вилки, и метод соединения другой. Не совершейте ошибка
3. Земля системы
Зазмеление электронной веся системы очень важно. Оно защищает личную безопасность и обеспечивает стабильность и надежность системы. Заземляя измерения системы необходимо принять слегка. Общая электронная веся система имеет 2 точки заземления. Соедините веся тело с заземляя столбом с одними или больше заземляющими тросами
